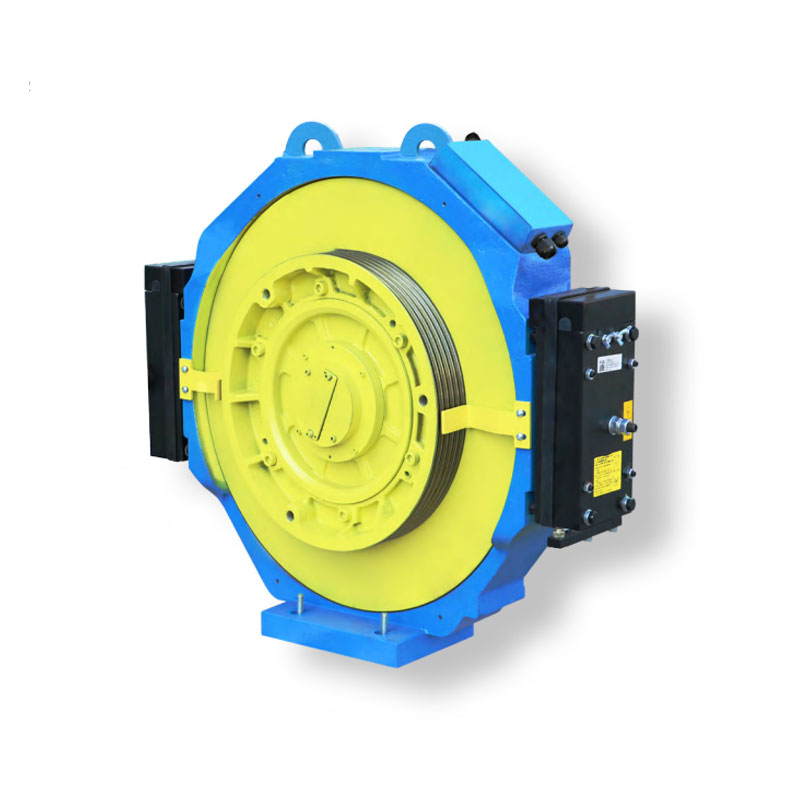

MASZYNY SERII WE (KOLE 400mm).
| Pojemność | 272kg-680kg |
| Zawinąć | Pojedyncze opakowanie |
| Wirnik | Wirnik zewnętrzny |
| Podcięcie | U |
| Płaskość podnóżka | < 0,5 mm |
| Ocena ochrony | IP41 |
| Klasa izolacji | F |
| Polacy | 30 |
| Cykl pracy | S5-40％ |
| Napięcie znamionowe silnika | AC380V |
| Hamulec | Blok |
| Napięcie pobierania/utrzymywania | DC110V |
Pełnookresowe źródło prądu prostowniczego dla hamulca
| Model | Pojemność kg |
Szybkość windy SM |
Znamionowa moc wyjściowa KW |
Prąd znamionowy A |
Prędkość znamionowa obr./min |
Częstotliwość Hz |
Średnica krążka mm |
Moment obrotowy Nm |
Liny | Odległość rowka mm |
Kąt cięcia | Kąt rowka | Wiązanie | Obciążenie wału kg |
Uchwyt koła | Zdalne zwolnienie | Bezwładność kgm^2 |
Waga kg |
| WE-272-100 | 272 | 1.0 | 1.8 | 4.4 | 95 | 23.8 | 400 | 181 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-272-150 | 1.5 | 27 | 7.5 | 143 | 35.8 | |||||||||||||
| WE-272-160 | 1.6 | 2.9 | 153 | 38.3 | ||||||||||||||
| WE-272-175 | 1.75 | 3.2 | 167 | 41.8 | ||||||||||||||
| WE-272-200 | 2.0 | 3.6 | 8.7 | 191 | 47.7 | |||||||||||||
| WE-320-100 | 320 | 1.0 | 2.1 | 5.1 | 95 | 23.8 | 400 | 213 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-320-150 | 1.5 | 3.2 | 8.8 | 143 | 35.8 | |||||||||||||
| WE-320-160 | 1.6 | 3.4 | 153 | 38.3 | ||||||||||||||
| WE-320-175 | 1.75 | 3.7 | 167 | 41.8 | ||||||||||||||
| WE-320-200 | 2.0 | 4.3 | 10.2 | 191 | 47.7 | |||||||||||||
| WE-400-100 | 400 | 1.0 | 2.7 | 6.4 | 95 | 23.8 | 400 | 266 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-400-150 | 1.5 | 4.0 | 11.0 | 143 | 35.8 | |||||||||||||
| WE-400-160 | 1.6 | 4.3 | 153 | 38.3 | ||||||||||||||
| WE-400-175 | 1.75 | 4.7 | 167 | 41.8 | ||||||||||||||
| WE-400-200 | 2.0 | 5.3 | 12.7 | 191 | 47.7 | |||||||||||||
| WE-450-100 | 450 | 1.0 | 3.0 | 7.2 | 95 | 23.8 | 400 | 299 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-450-150 | 1.5 | 4.5 | 12.2 | 143 | 35.8 | |||||||||||||
| WE-450-160 | 1.6 | 4.8 | 153 | 38.3 | ||||||||||||||
| WE-450-175 | 1.75 | 5.2 | 167 | 41.8 | ||||||||||||||
| WE-450-200 | 2.0 | 6.0 | 14.3 | 191 | 47.7 | |||||||||||||
| WE-600-100 | 600 | 1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-600-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-600-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-600-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-600-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 | |||||||||||||
| WE-630-100 | 630 | 1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-630-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-630-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-630-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-630-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 | |||||||||||||
| WE-680-100 |
680 |
1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-680-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-680-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-680-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-680-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 |
Uwagi:
1. Napięcie uruchamiania/trzymania hamulca wynosi 110 V DC. Przełącznik napięcia nie jest konieczny.
2. Współczynnik równowagi wynosi 0,45 ~ 0,5.
3. Zregeneruj aplikację napędu, skonsultuj się z nami, a następnie zamów z notatkami.
